臺諾小型微模塊數據機房是為了滿足IT機房基礎架構優化的需求，而推出的新一代小型IT機房整體解決方案。主要場景應用在金融網點、教育、中小微企業，政府、能源和大企業等行業分支機構。具有前瞻意識的企業認識到，不管著眼當前短期投資，還是放眼未來長期運營成本，高可靠的、高可用的智能型機柜式機房，是未來的趨勢。

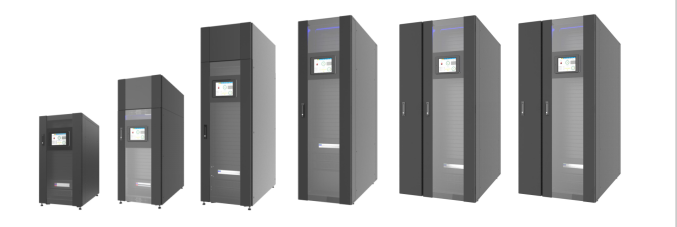

圖1- 小型微模塊產品組合
1、快速部署

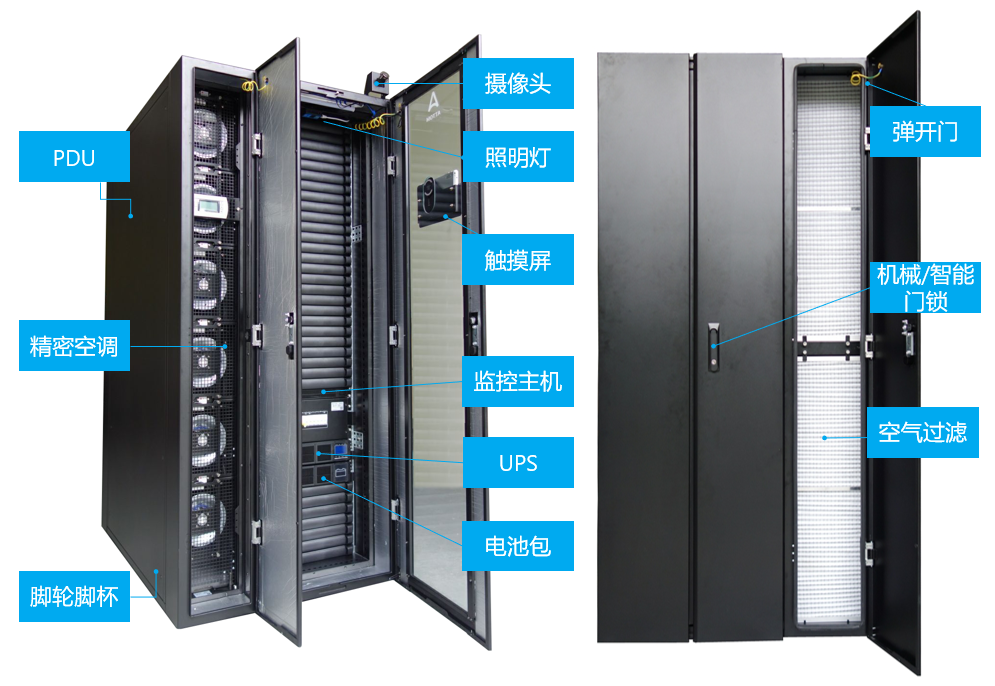

l 一體化設計的小型模塊化數據中心產品，集成了IT設備運行所需的主要物理基礎設施：機柜、UPS、蓄電池、配電、精密空調、動力環境監控、安防及消防等系統；
l 各部件/系統嚴格遵循國內外行業標準，采用模塊化設計，工廠內預安裝調試，現場即插即用，極大地縮短了業務上線周期。
l 一體化設備，網點變更調整可以直接進行整體移機，相比傳統機房更快速便捷。
2、管理簡化

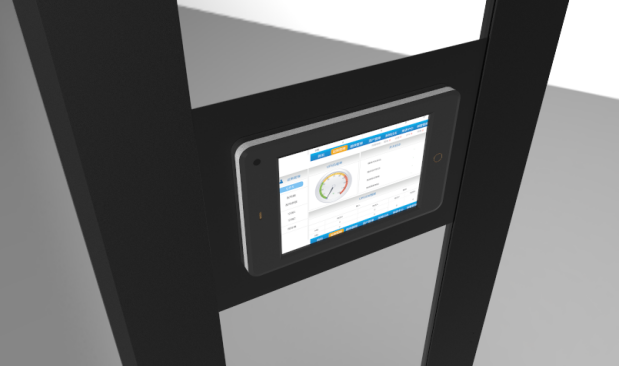

l 本地10英寸觸控大屏，關鍵設備運行情況全掌控，聲光、短信、郵件等多種告警途徑及時通告；
l 集中式監控平臺對各站點運行狀態、動力與環境狀態、能耗、安防等進行實時監控；強大的報表及事件追溯能力，實現對機房進行精細化管理；
l 滿足365天7×24小時無人值守要求，可遠程進行設備參數設置及其它調整，無需俱事親臨現場，最大限度降低IT部署及運營成本。
l 一站式售后服務，網點內部設備集中，設備維護、管理和故障響應由統一廠商進行集中化支持，免除使用后顧之憂。
3、安全可靠
l 全封閉微環境，對周邊環境依賴小，具有防塵、防噪等特性，降低環境污染，從而使IT設備故障率大幅度下降，生命周期延長50%以上；
l 關鍵設備采用UPS供電，支持N+1冗余設計，斷電后蓄電池持續供電，最大限度保障IT設備穩定連續運行；
l 完善的監控系統，具有多級自動報警功能，可隨時遠程了解機柜內的情況，提升機柜的防護能力；
l 緊急通風系統實現故障時自動開門散熱，從而保障應急處理、自動保護功能的實現；
l 可選配自動探測滅火系統，防止柜內火災帶來的損失。
l 可選配門禁系統，防止入侵破壞。
4、高效節能
l 整體設計為全封閉式結構，冷熱通道均密閉的方案，相比傳統開放式的制冷設計，無環境制冷負荷，制冷量需求降低30%以上；
l 將空調靠近熱源，更加精確的將冷氣流送向所需之處，避免局部熱點的產生；
l 空調采用最新的變頻壓縮機+EC風機技術，20%~100%之間無極調節冷量輸出，節能的同時還避免了機柜內溫濕度環境的大浮動波動，以免影響設備正常運行；
l 采用高效機架式高頻UPS，支持模塊化冗余擴容，彈性配置。
5、可擴展性
l 模塊化設計的各部件/系統，可根據用戶端負載量的增加隨時擴展，滿足“搭積木式”的設計理念。

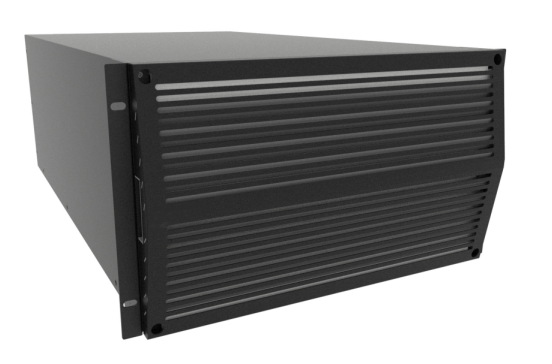

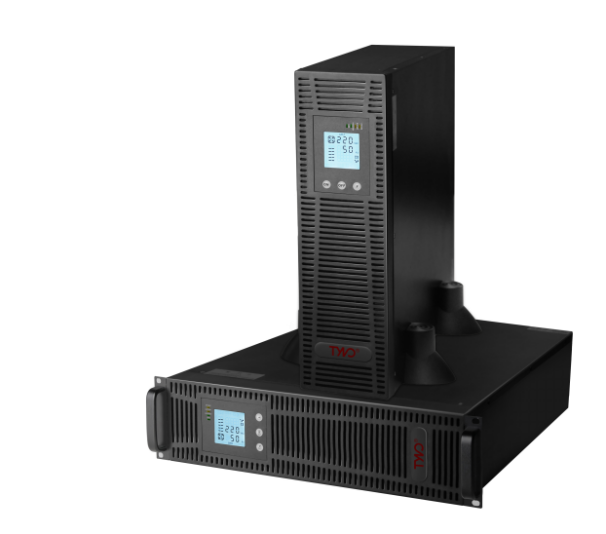

1. ups電源

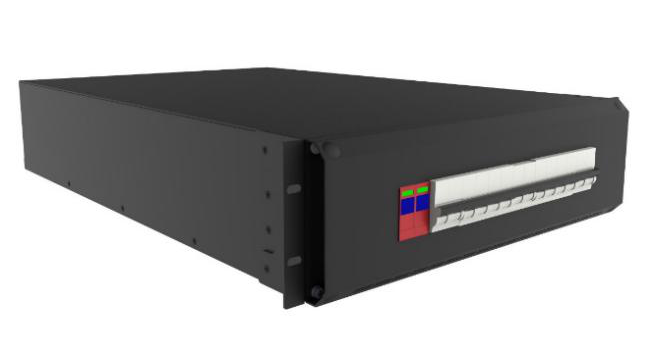

2. 配電系統

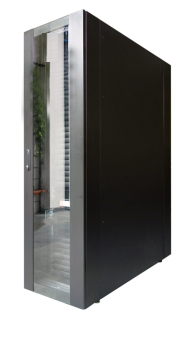

3. 機柜系統
4. 制冷系統
機架式空調：

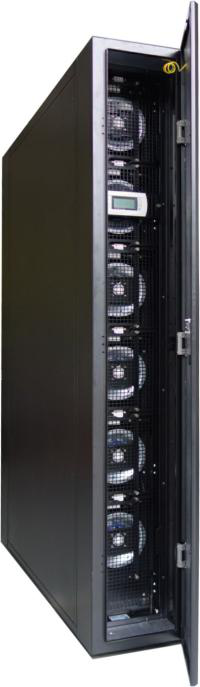

列間空調
5. 動環監控系統
n 可直接安裝在樓宇水泥地面上，無需架空地板，無需專用機房即插即用、設備集成調試簡化、IT運維人員投入節約；
n 封閉式架構，產品運行更加節能，PUE<1.5，電費比原有分散建設方案低30%以上；
n 使用機架式制冷單元，水平送風且靠近熱源，送風距離大大縮短，從而減少了距離導致的氣流壓力損失和冷空氣的泄漏損失，提高了冷量的利用效率；

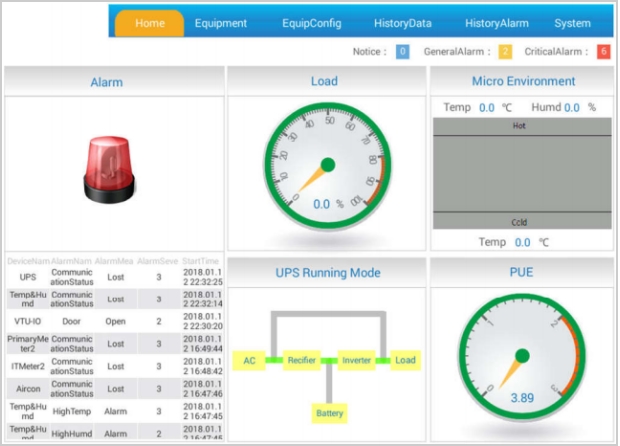

n 自帶完整的動環監控系統，可以遠程訪問，實時瀏覽，告警以及建設內部集中管理平臺。隨時了解設備運行狀態；
n 可通過多種傳感器、實現對機房內各功能模塊的不間斷監控，監控功能包括供配電監測、UPS監測、空調設備監測、微環境溫度監測、機房漏水監測、報警功能、遠程管理等；
n 監控系統支持web訪問，輕松實現遠程監控和管理各功能模塊。
n 一體化設備，維護服務職責界面歸一，更利于保障設備運行連續性；
n 把原來的各個專業化的子系統，UPS供配電、空調制冷、機柜結構、監控等無縫整合成一體化產品，在工廠生產并測試和調試，現場工程與調試工作量大大減少；去工程化設計使得數據中心建設設備化、快速化、個性化成為可能；
n 專業研發工程師設計和匹配，并經過嚴謹?shù)拈_發流程驗證，確保產品化的可靠性；
n 模塊化設計，可以按需建設，分步實施，并且可以根據需求，按照不同負荷和不同應用獨立設計、獨立運行，有效降低了機房的復雜性，降低了建設和運營成本。依據機房尺寸和單柜功耗，可靈活選擇配置，滿足擴容要求；
n 一體化設備，工廠集成，便于業務快速上線，1天可以完成安裝；
n 一體化設備，全封閉系統，即插即用，網點與分行業務搬遷更為方便；
n 支持按需建設，后期擴容時，模塊化機房與輔助設施均可按模塊的形式進行擴展；
n 適配多種IT設備，IT機柜內靈活安裝服務器、存儲、網絡設備；
n 標準化產品，針對各級網點和支行定義標準化方案，便于試點成熟后的批量復制；
n 產品標準化之后，管理流程，產品備件，技能培訓，服務安裝等都可以簡化，便于管理和量化；
|
型號 |
TTM-03N |
TTM-03W |
TTM-06E |
TTM-06T |
TTM-06F |
TTM-10S |
定制 |
|
Unit |
|
|
|
|
|
|
|
|
可用空間-U |
18 |
19 |
26 |
29 |
35 |
35 |
定制 |
|
冗余 |
N |
N |
N |
N |
N |
N |
N/N+1/2N |
|
寬度 -mm |
600 |
600 |
600 |
600 |
900 |
900 |
600/800 |
|
深度 -mm |
1000 |
1000 |
1400 |
1400 |
1400 |
1400 |
1000/1100 /1200/1400 |
|
高度 -mm |
1200 |
1590 |
2000 |
2000 |
2000 |
2000 |
2600最大 |
|
重量 -kg |
152 |
190 |
330 |
374 |
521 |
525 |
定制 |
|
輸入電源 |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
定制 |
|
電源系統 |
|
|
|
|
|
|
|
|
UPS -kVA |
3 |
3 |
6 |
6 |
6 |
10 |
3/6/10/20/30 |
|
安裝類型 |
機架式 |
機架式 |
機架式 |
機架式 |
機架式 |
機架式 |
機架式 |
|
標配電池 |
12V/9AH 6Pcs |
12V/9AH 6Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
200Ah 最大 |
|
PDU |
普通8口 |
普通8口 |
普通16口 |
普通16口 |
普通16口 |
普通16口 |
普通/智能 |
|
制冷系統 |
|
|
|
|
|
|
|
|
制冷類型 |
通風型 |
一體式空調型 |
一體式空調型 |
分體式空調型 |
分體式空調型 |
分體式空調型 |
一體/分體 |
|
安裝類型 |
頂裝 |
頂裝 |
頂裝 |
機架式 |
行級 |
行級 |
頂裝/機架/行級 |
|
制冷量-kW |
2.0 |
2.5 |
3.5 |
3.9 |
5.6 |
7.6 |
40.9 最大 |
|
緊急通風 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
監控系統 |
|
|
|
|
|
|
|
|
功能 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
|
溫濕度 |
溫濕度 |
溫濕度 |
溫濕度 |
溫濕度 |
溫濕度 |
溫濕度 |
|
|
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
|
|
- |
空調管理 |
空調管理 |
空調管理 |
空調管理 |
空調管理 |
空調管理 |
|
|
煙感 |
煙感 |
煙感 |
煙感 |
煙感 |
煙感 |
煙感 |
|
|
- |
漏水 |
漏水 |
漏水 |
漏水 |
漏水 |
漏水 |
|
|
開門狀態 |
開門狀態 |
開門狀態 |
開門狀態 |
開門狀態 |
開門狀態 |
開門狀態 |
