TL8100系列

TL8100系列

產品詳情

產品介紹：

■ TL8100系列應用領域

◆ 網絡中心、服務器群、電信行業、銀行系統、醫院、政府、證劵、金融、工業過程控制應用，路由器，交換機，辦公自動化，計算機設備，精密儀器設備等。



■ TL8100系列產品介紹

TL8100系列單進單出工頻在線式UPS是針對中國電網環境和網絡系統對電源的高可靠度的要求,專為金融、通信、保險、交通、稅務、軍隊、證券、能源、教育、政府、企業、醫療等系統的網絡計算機房和小型智能設備、精密儀器等設計的高性能正弦波在線式UPS，尤為適用于惡劣的電網環境。

TL8100系列單進單出工頻在線式UPS的中國電網環境設計理念，無疑將成為保障網絡系統穩定運行的最佳拍檔，并可為用戶提供隔離變壓器、外置充電器及SNMP適配器等可選件。

■ TL8100系列技術特性

針對中國電網環境的設計理念，提升系統的可用性

◆ 單進單出220V，適用于中國電網；

◆ 超寬的交流輸入電壓范圍，降低電池的使用頻度，有效延長電池的使用壽命；

◆ 超寬的輸入頻率范圍，保證接入各種燃油發電機均可穩定工作。

高可靠的設計理念，保障網絡系統的穩定運行

◆ 純在線式雙變換拓樸架構設計，提供最佳的電源質量；

◆ 采用SPWM脈寬調制、IGBT功率模塊以及輸出隔離變壓器，保證UPS輸出不受電網波動和雜訊  的干擾；

◆ 采用先進的鎖相同步技術和電子靜態旁路開關，輸出零轉換時間，滿足精密設備對電源的高標準要求，保證負載供電的連續性；

◆ 基于先進的微處理器控制技術，全面提升系統的可用性和可靠性。

◆ UPS逆變和PFC采用先進的全數字化控制技術，輸入功率因素大于0.98及很低的諧波電流。

◆ UPS在無市電狀態下，可直接用電池開機啟動UPS,或無電池情況下直接用市電啟動，電池放電至欠壓保護后，市電恢復后自動啟動UPS

智能化電池管理技術，有效延遲電池的使用壽命

◆ 智能化電池管理技術，均充/浮充自動轉換，能有效延長電池的使用壽命；

◆ 可并聯的自主均流型大功率充電器，均流不平衡度≤3％，有效縮短充電時間，最大限度滿足系統的配置要求。

完善的保護功能，極大保證系統的穩定性和可靠性

◆ 具備超強的冷啟動能力，可在滿載的情況下進行冷啟動操作，滿足用戶的應急需求；

◆ 具備智能型無人值守功能，滿足特殊場合的需要；

◆ 具備開機自診斷功能，可及時發現UPS的故障隱患，避免潛在隱患而可能引發的故障風險；

◆ 具有輸入突波浪涌保護；輸出過載/短路保護；電池故障及低壓預警保護；電池過充電保護；逆變器過溫及故障轉旁路供電保護等多種保護功能，保證了系統運行的穩定性和可靠性。

先進的數字化并機控制技術

◆ 數字環流控制技術，確保投入并聯的UPS同頻、同相、同電壓，使并聯UPS間環流大大減小，全面提升并聯系統的可靠性；

◆ 獨一無二的不同功率UPS間實現并機，按UPS功率大小自動分配負載量，極大方便UPS的擴容；

◆ 可實現多達8臺的UPS并機，提高系統可靠性，加大總輸出功率。單機升級為并機容易實現，伸縮性強；

◆ 閉環冗余式的并機通訊電纜線，全面提升并機的安全可靠性；

◆ 并機UPS可共享同一電池組，可節省投資。

親善的人機界面LCD+LED和網管功能，使人機溝通零距離

◆ 具備多種聲光預警功能，簡潔明了；

◆ 大屏幕LCD液晶顯示界面，提供UPS準確的運行參數及工作狀況；（可選顯示電池容量，歷時故障記錄，時間）

◆ 透過RS232接口，配合UPS智能監控軟件，可與PC進行即時通訊，UPS系統的各種參數及工作狀態一目了然地顯示在PC的通訊界面上，通過設置，電腦可對UPS系統進行多種功能的直接控制；

◆ 具有RS485接口及DB9干節點接口的可選項功能；

    ◆ 可外置SNMP適配器，系統具有直接上網功能，提供即時的UPS資料和電源訊息，通過各種網絡管理平臺進行通訊、管理，系統即刻成為網絡中的一員。

■ TL8100系列技術規格參數（可以根據客戶要求定制標準19英寸機箱）

型號

TL8101

TL8102

TL8103

TL8104

TL8106

TL8108

TL8110

TL8112

TL8115

TL8120

TL8125

TL8130

容量

1KVA

2KVA

3KVA

4KVA

6KVA

8KVA

10KVA

12KVA

15KVA

20KVA

25KVA

30KVA

交流輸入

電壓

單相160~275VAC（可選加AVR110-300VAC)

頻率

50(60) Hz ±5%

最大電流

56A

最大電流

6A

12A

18A

24A

34A

45A

56A

66A

82A

112A

132A

164A

交流輸出

電壓

單相220VAC

頻率

50(60) Hz

電壓穩定度

±1%

頻率穩定度

±0.5% (市電斷電時)

波形

SPWM正弦波

功率因素

0.8(滯后)（可選0.9）

失真度

<3%(線性負載)

瞬態反應

電壓變化≤3%（100%負載投入或切出）

輸出電流峰值系數

3:1 (Max.)

電池

電壓

48VDC

192VDC

電壓

電壓

型式

型式

充電時間

充電時間

警告裝置

市電斷電

蜂鳴器每隔4秒鳴叫1次

市電異常

蜂鳴器每隔4秒鳴叫1次，市電模式指示燈閃爍

電池將耗盡

蜂鳴器每隔1秒鳴叫1次，電池模式指示燈閃爍，電池低壓燈亮

過載

過載指示燈常亮，蜂鳴器長鳴

UPS異常

故障指示燈常亮，蜂鳴器長鳴

內部保護裝置

電池

電池低壓自動關機，市電恢復自動重啟，小型斷路器保護

過載

超載(120—150%) 60秒后自動轉至旁路供電，負載正常后恢復

過溫度

UPS內部溫度＞85℃自動轉至旁路

輸出短路

限流，自動關機，小型斷路器保護

UPS異常

自動轉至旁路，負載由市電供電

雜波濾波器

10~100KHz at 40dB; 100KHz~100MHz at 70dB

控制面板

LCD顯示屏

顯示UPS運行狀態，輸入、輸出電壓；輸入、輸出頻率；電池電壓；輸出功率（%）；逆變器溫度

電池低壓指示燈

電池電壓低時亮

過載指示燈

過載時亮

故障指示燈

故障時亮

UPS狀態指示燈

市電模式；電池模式；逆變供電；旁路供電；UPS異常

安規標準

安規

GB4943

EMI

IEC62040-2，GB7260.2

EMS

IEC61000-4-2~5，GB/T 17626.2~5

環境

溫度

-10~50℃

濕度

20~90% 不凝結

海拔

小于1000m（海拔每增加500m，UPS輸出減額2%）

噪音

<55dB (距離箱體1米處)

外形

輸入輸出接線方式

端子臺

凈重（無電池）Kg

46

63

75

68

75

110

115

120

130

200

230

245

尺寸W×D×H (mm)

     200×620×540

230×580×550

230×580

×700

310×590×870

410×670

×935

435*680*1000

其它

整機效率

＞85%(可選90-95%）

市電斷電轉換時間

0ms

通訊接口

RS232接口，可直接外置SNMP卡；RS485、DB9干節點可選

備注

可以根據客戶要求定制加輸入隔離變壓器、浪涌保護器、220VAC輸入110VAC輸出或者110VAC輸入220VAC輸出非標定制機器、及醫療專用UPS

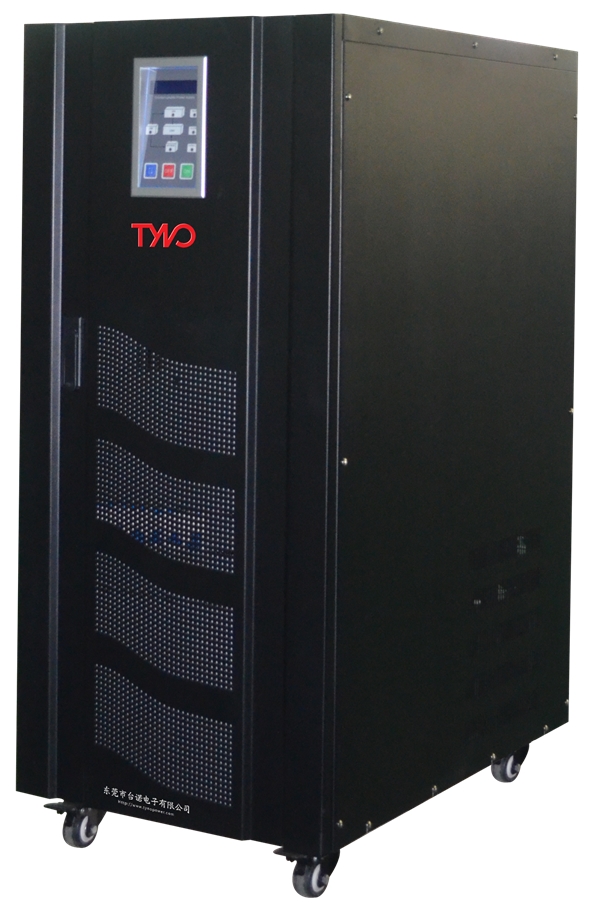

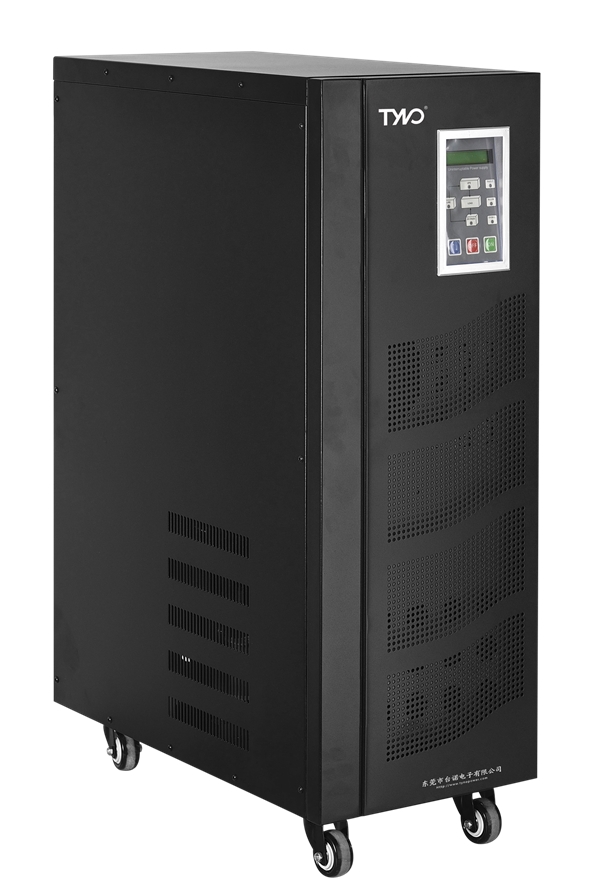

TL8103

TL8106

TL8108

TL8110-15

TL8120

TL8130
